in linea; per conseguenza notevolmente minore il rapporto
peso/potenza; elementare ed affidabile il raffreddamento
ad aria che essendo tutti i cilindri esposti direttamente ed
in eguale misura all’aria, specialmente nei rotativi avveni-
va persino con l’aereo al suolo; brevissimo l’albero che,
esente da dannose torsioni, conferiva alla macchina una
grande robustezza. Dal punto di vista costruttivo, i pistoni
di un motore a stella stanno disposti a distanza progressiva
dal centro di rotazione e non in appena due posizioni al-

Nella pagina precedente: raffigurazioni di armi a canna multipla e
disposizione radiale. A sinistra, Roberto Valturio, De re militari, C19,
p. 449; a destra, Leonardo da Vinci, Codice Atlantico, fol 1r.

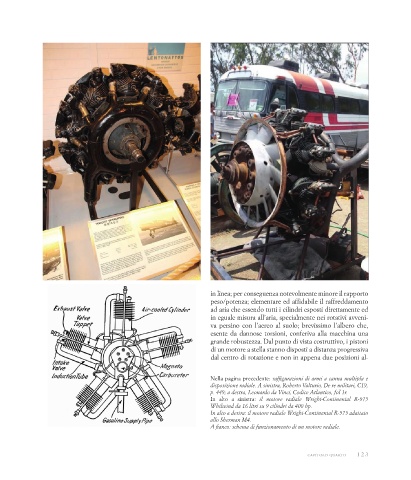

In alto a sinistra: il motore radiale Wright-Continental R-975
Whilwind da 16 litri su 9 cilindri da 400 hp.
In alto a destra: il motore radiale Wright-Continental R-975 adattato
allo Sherman M4.
A fianco: schema di funzionamento di un motore radiale.

capitolo quarto 1 2 3
